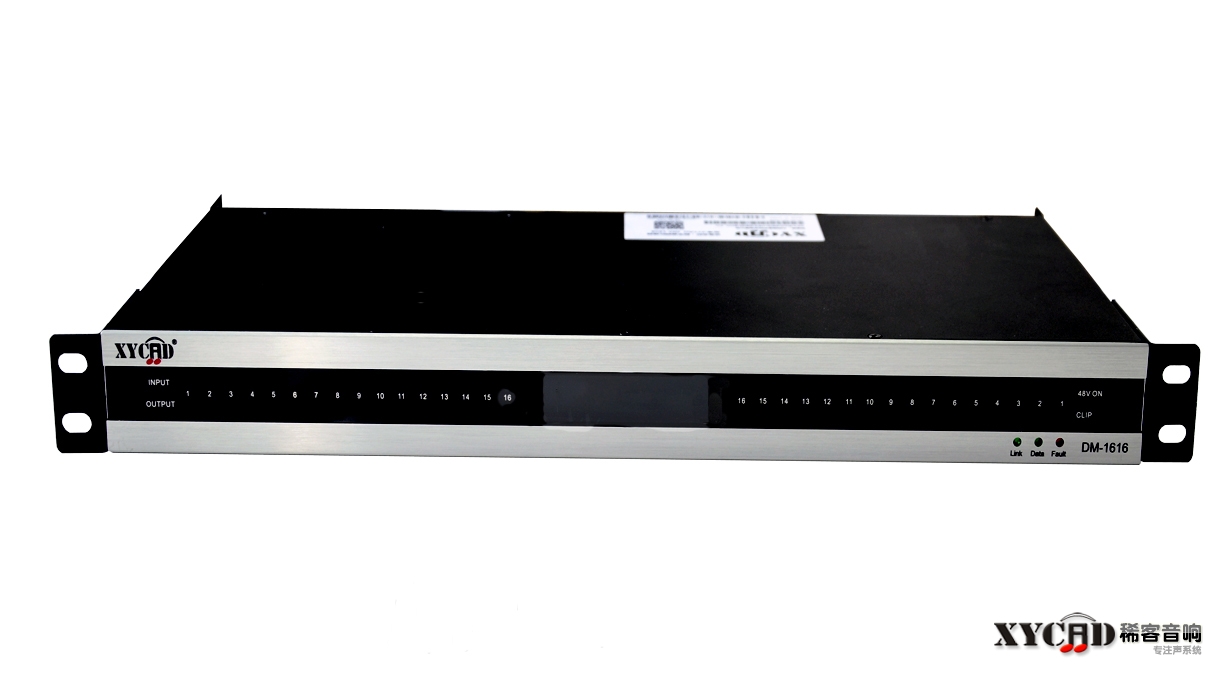

DM(Digital audio Matrix)DM1616



DM1616



应用领域:

小会议室 、中大型会议室、多功能厅、宴会厅等扩声场所



产品特点:

高性能浮点DSP处理芯片;

每个通道独立的自适应反馈抑制器

16个通道均支持MIC/LINE输入、幻像供电

16个平衡线路输出

AEC回声消除算法【选配 】

16个输入通道 :前级放大、噪声门、压限器、高通、低通、16段PEQ、延时器、电平表、反馈抑制器、反相、静音、音量控制、自动混音台

16×16Automix自动混音

16×16矩阵混音

每个输出通道:压限器、延时、高通、低通、16段PEQ、静音、音量控制

内置信号发生器:正弦波、粉红噪声、白噪声

可存储32个预设,每个预设可通过第三方协议调用

开放的第三方RS-232、TCP/IP通信协议

16x2LCD显示屏,100M网口,1个232串口,1个RS485端口

安卓APP控制输入、输出音量、模式调用

音量电平限制最大值、最小值

外接不低于16个电阻触摸屏控制面板

技术参数:

DSP频率、处理能力:ADI ADSP-21489 400Mhz,400MIPS/2200 MFLOP

核心算法:矩阵混音、自动混音(选配:回声消除)

采样频率/量化:48 kHz,24Bi t ADC,24Bi t DAC

频率响应:20 Hz – 20 kHz, + /- 0. 2 dB

动态范围:114 dB,ADC, DAC

总谐波失真:<0. 0035%;1kHz@+4dBu

<0. 005%;20Hz~20kHz@+4dBu

DSP频率、处理能力:400Mhz,400MIPS,2200 MFLOP

采样频率/量化:48 kHz,24Bi t ADC,24Bi t DAC

音频输入: 8~16路平衡输入,凤凰插头

默认输入、输出电平:+0 dBu

最大输入输出增益:18dBu

话筒前置放大增益:0-40 dB模拟增益,12dB数字增益

输入阻抗 :>5 kΩ平衡,>3kΩ非平衡

输出阻抗 :600Ω

共模抑制比(CMRR) :>70dB @ 1 kHz

前置放大等效输入噪声(EI N):<-125 dBu, 2 2Hz - 22kHz

本底噪声:-92dBu(无记权)

幻象电源:+48 VDC

音频输出:8~16路平衡线路电平,凤凰插头

标称输出电平:0 dBu线路电平

输出阻抗: 600 Ω平衡

信道间串扰: >-80 dB @ 1 kHz, 典 型

设备尺寸: 480 mm x 250mm x 44mm

电源:100~240VA,50/60 Hz,75W

工作环境:最大环境操作温度40°C

功耗:最大65W(16通道48V全开)
