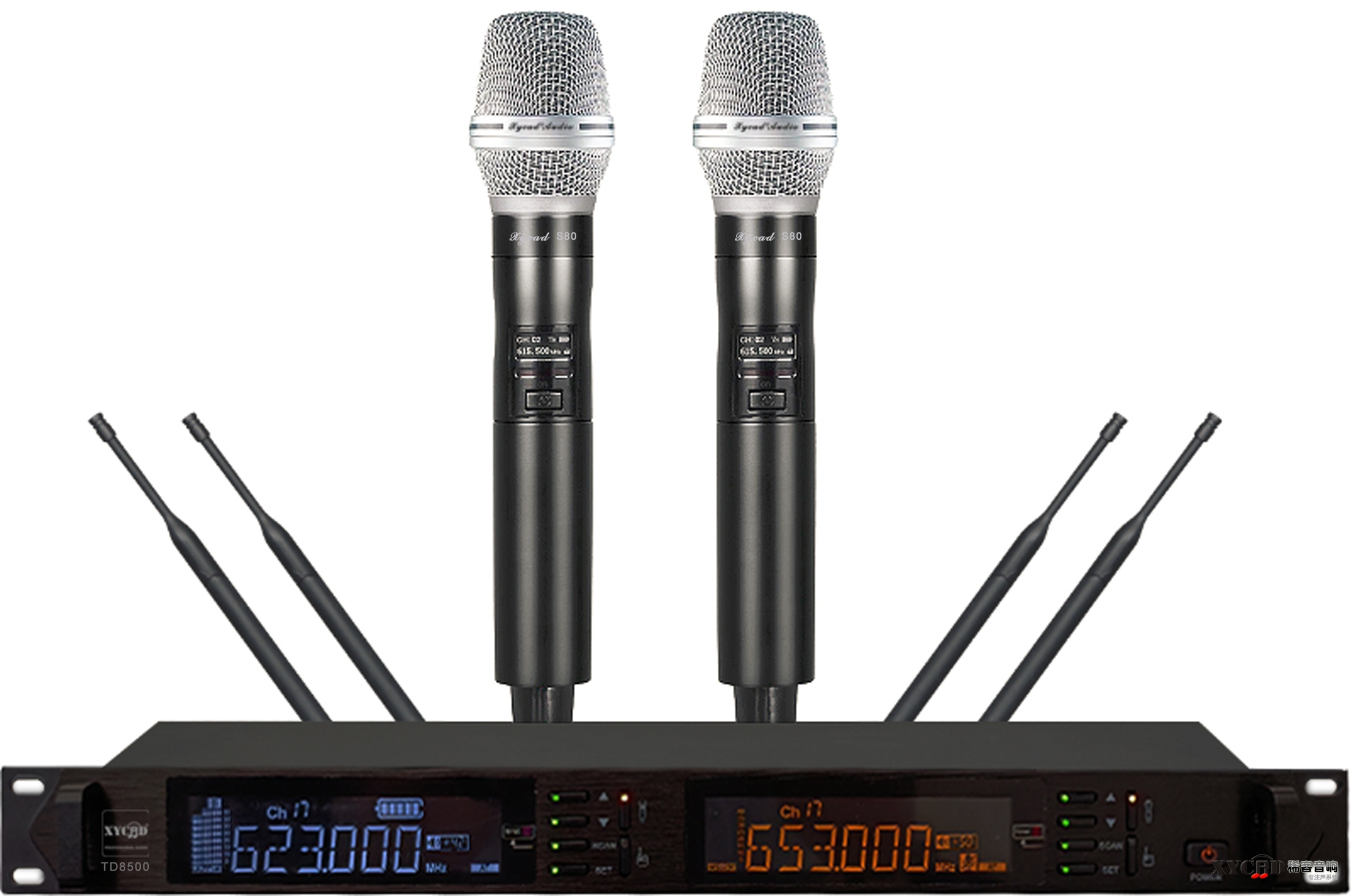

XYCAD TD8500/S80

U段真分集一拖二无线话筒主机

真分集天线信号接收

机箱规格：标准1U机箱

频道组数：双通道

载波频段：UHF 513-558MHz/615-665MHz/ 780-820MHz

调制方式：FM

射频产生方式：锁相环频率合成器

射频频率：精度+/- 20ppm 频道数 351 个（左右相同）

系统信噪比：100dB（A 计权）（最大输出时）

系统总谐波失真：0.5%/1KHz（300mV 输出时）

频率稳定性：±0.0005%

灵敏度：-95dBm；

最大偏移度：±45kHz

射频带宽：104MHz；

分集方式：数字双核模式

综合S/N：>108 dB

发射器；

消耗电流：≤180mA/3V

输出功率：10mW

显示方式：LCD；

动态范围：≥90dB；

接收机

接收方式 DQPSK 模式；

综合T.H.D.：<0.4% @ 1 KHz

频率范围：688-780MHz

音频频率响应：40Hz-18KHz（电路部分）

最大输出电压：平衡式：-20dBV/100Ω,

最大声压级：105dB SPL

使用温度：摄氏零下10度到摄氏40度

非平衡式：-4dBV/5KΩ.

谐波失真：0.5%/1KHz（300mV 输出）

输出插座：XLR平衡式及φ6.3不平衡式插座

工作有效距离：70米

供电方式 ：DC12V 500mA

音频输出方式：两路平衡 XLR /一路混合

输出通道：2路

供电：100 - 240V AC50/60 Hz，10W

拾音头

拾音模式：超心型；

拾音头；换能方式动圈式

灵 敏 度 -55dB ±3dB(0dB=1V/Par a t 1KHz)

最大声压级 105dB SPL

重量：4.3KG

尺寸(mm)：480×43×190
