EASE应用篇之模型的绘制与编辑技巧

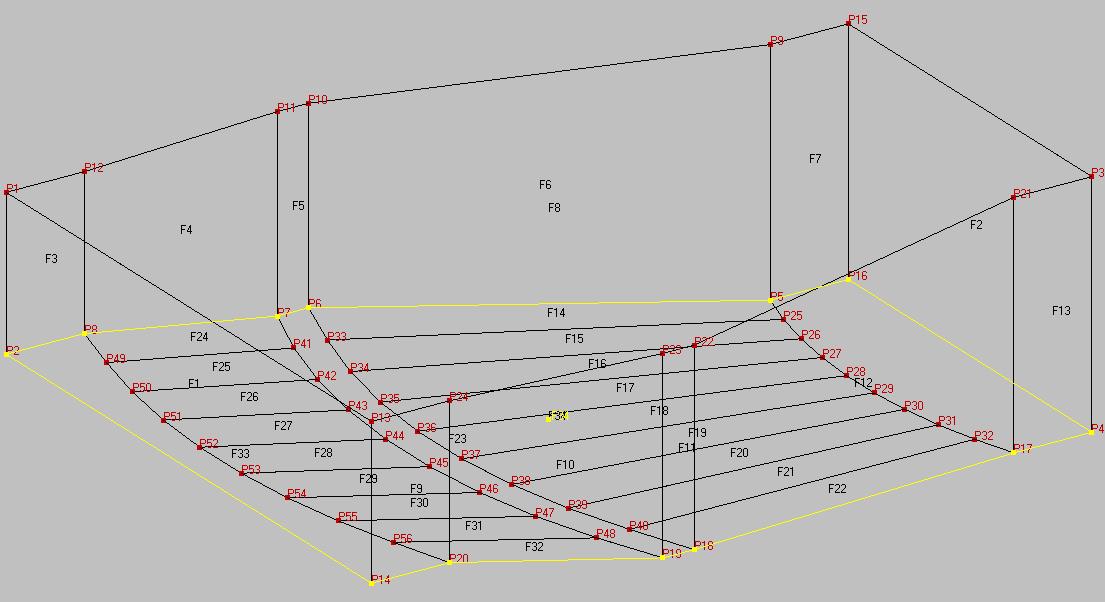

可是系统却弹出一个窗口提示平面不平!如图12, 虽然我们很不愿意看到这些提示,可是要记住,它可以让我们第一时间发现模型的基本错误,比如还有其它一些:如房间里有漏洞、未定义的面、线段等等,这些都可以对我们建立一个完整的模型提供很大的帮助。好了,点下OK让我们看看到底会发生什么:程序自动弹出了那个不平的面的属性窗口。窗口左上角会自动以360o的角度旋转那个出错的面,以方便我们观察。我们再点OK先不必理会它,直接回到编辑模式下,我们发现此不平的面就是刚才被我们两次抬高的那个地面,它已经被高亮显示。如图13


由于地面上我们已经绘制了许多个平面;所以先前那个地面(F8)已经没有用了,所以这里应该删除它即可。大家可以试试,选中F8按删除鍵,之后你再按下F5,是不是已经通过了呢!回答是肯定的!不过不要高兴太早,因为我们目前的房间还是开放的(open),并没有让它封闭,只有让一个封闭的房间通过漏洞的检测才是合法有效的。我们来看一下,不要选中任何点、线、面,在作图区的空白处单击右键选择Room  Date,把“Room Open”选项前的钩去掉,然后再点OK。

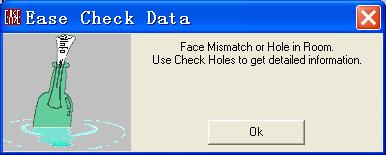

--------可怕的提示又来了!如图14。 按确定,来分析是怎么回事。怎么分析呢?你如果经常作图的话,凭经验你会很快发现是由于刚才删除了地面那个不平的面造成的,由于舞台口那个地方还没有创建面呢。也就是缺少一个由P4、P17、P5、P16这四个点所组成的平面,因此房间没有合法封闭,有漏洞。对于一个初学者可能不会发现这一点,怎么办呢?EASE为我们提供了一个检查数据的方法,我们来看看是不是这么回事。按下F5再次检查,EASE提示房间有漏洞。如图15。
