音响工程中的计算机辅助设计软件--CADP2(五)
圆形体育场的建模 谢勇
前言
前言
朋友们也许会注意到,在上期的模型构筑中我们所绘制的每条线都是直线,每个面都是平面。我们都知道,几乎在所有的工程项目中都或多或少的要遇到曲线和曲面,比如圆形体育馆、体育场、圆形穹顶、圆形舞台……那么在CADP2中如何才能绘制这些圆形建筑的模型呢?

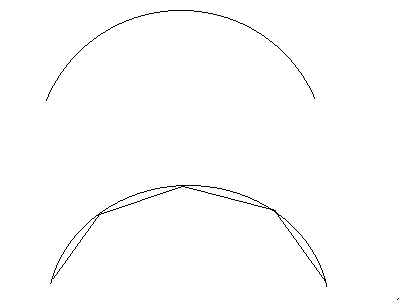

其实,无论是CADP2还是EASE, BOSE的MODELER还有ALTEC的AconstaCAD……都不能直接输入曲线和曲面。因为,这些软件在声学模拟的过程中都只认面,而且只认平面!哪怕有一个面不平,则这个模型是无效的!怎么办?大家请看图①:
从图中可以看出,一条曲线可以由多条直线段来近似的形成,直线段的数量越多,则形成的曲线越接近理想曲线,当然,曲面的获得也是由多个平面来组成的。这相当于量化的作用,好比数字化中的模拟转数字过程。
圆的绘制:
要想绘制圆形体育场,我们必须了解圆的绘制。圆是曲线中较特殊而且较难绘制的图形,掌握了它的特点及绘制方法对其它的圆形场馆、球面、圆穹顶的绘制有直接的意义。下面,我们来绘制一个半径为
