模型编辑

笔者在前几篇讲述建模过程的文章中,重点曾讲述过几种常用的模型编辑方法，在本文将讲解CADP2中的另外的几种用途非常广泛的编辑技能，只要经常用CADP2作图的朋友都会发现，这几个命令都很简单好用。

Divide Edge

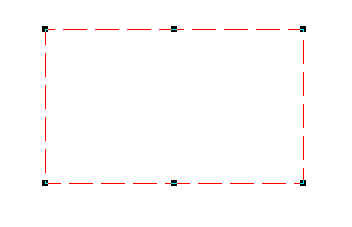

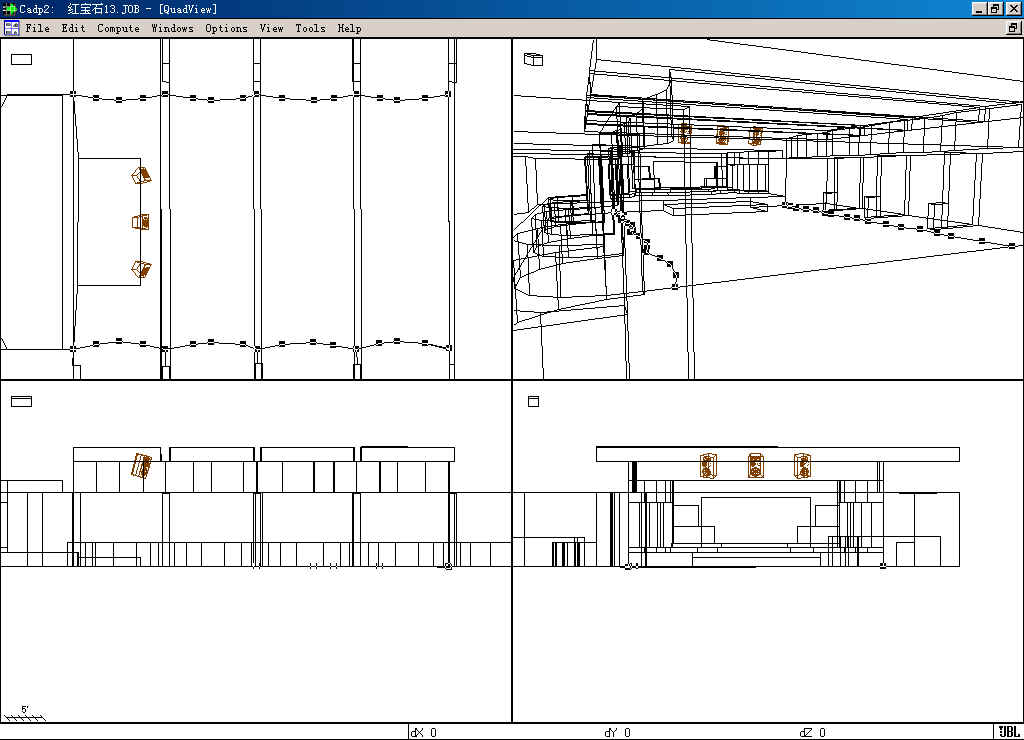

    此命令是分割边的意思，即把一条线段能平分成两段以方便作图。如图① ，在此多功能厅中有很多地方都可以运用此命令，在此我们只以此多功能厅的地板的绘制来说明。大家仔细观察此图（黑点所选中的区域）：此图的地板与左右边的散台坐席的连接是很有规律的，如果从头一个点一个点的去画的话会是一件很繁琐的事。在此，我们不防先画出一个方型，接着同时选中左右两条边，再调用Tools/Divide Edge命令，则你会发现左右的两条边已经分别被等分成两段了，如图②

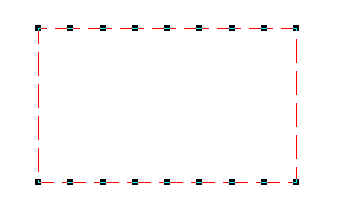

此时，接着再调用Divide Edge命令两次，则此图会变成如图③的情况：被等分成了8段，我们想要的点就自动的出来了。剩下的只要将相应的点用鼠标拖拽到适当的位置上即可，是不是很方便？
