有了以上这些作图思路，我们现在可以作图了。首先新建一个工程项目，在主菜单里点击New Project。输入名称：剧场。在此模型中长、宽、高的尺寸分别是50×40×15，虽然剧场是不规则的，但我们可以先做出框架，然后逐渐修改以达到目的。点击Insert\Create Share 3D\Cuboid，在这里输入长、宽、高即可，

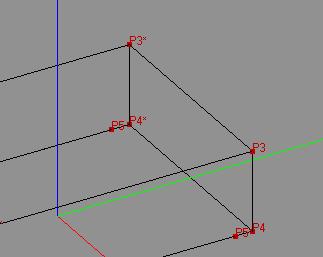

然后确定。选择平面F3，然后在此面上点击鼠标右键，选择“Vertex on Face Margin”，则此时光标会变成一个带同心圆的“十”字形光标，同时随着你光标的移动，在F3面的四条边上会有一个随之移动的小“十”字光标，我们把它移动到大约剧场靠前的位置然后按下鼠标左键，则在此面和地面（F4）的公共边上插入了一个点P5，同时由于软件默认的绘图模式是对称的，所以在右边F3*和F4的公共边上也对称的自动插入了一个点P5*。如图2。 这一点很有用，这可以帮我们省去很多的时间。如果房间不是对称的，那么建议你关闭房间的对称模式，否则会给你带来很多不必要的麻烦，具体情况视具体房间的声学结构来决定。

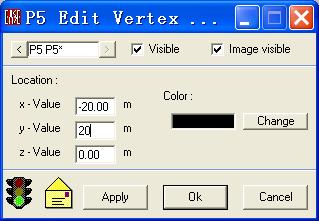

选择点P5然后点击右键，选择属性Properties， 则弹出点P5的属性窗口（也可以按F4，很多属性功能都是这个快捷键），如图3。




我们在这里可以精确的输入它的坐标值，在Y轴值中输入20后按OK。下面用刚才同样的方式分别在F3这个面的下面那条边上插入以下点：P6（-20，-5，0）P7（-20，-7，0）P8（-20，-20，0）P9（-20，20，15）P10（-20，-5，15）P11（-20，-7，15）P12（-20，-20，15）。注意那些相关点的镜像点，EASE3.0已经帮你自动加到对称的边上了，如图4。

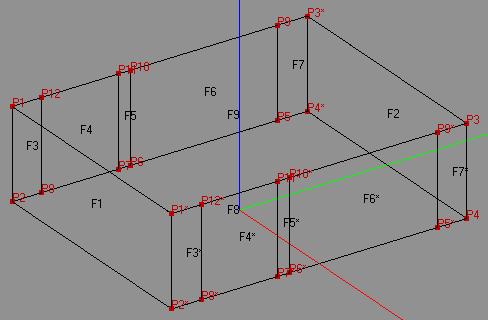

接下来，我们将要把F3和 F3*两个面分割开。点击Tools\Fixed Cut命令，光标将变作一个“十”字形，此时分别点击点P9和P5，则会出现一条分割P5的直线，此时F3被分成两个平面（F3和F4），用此法同样连接P10和P6、P11和P7、P12和P8。则左右侧墙被分割成了五个面。如图5。
